Usluge merenja zupčanika

Profesionalna podrška za realizaciju vaših mernih zadataka

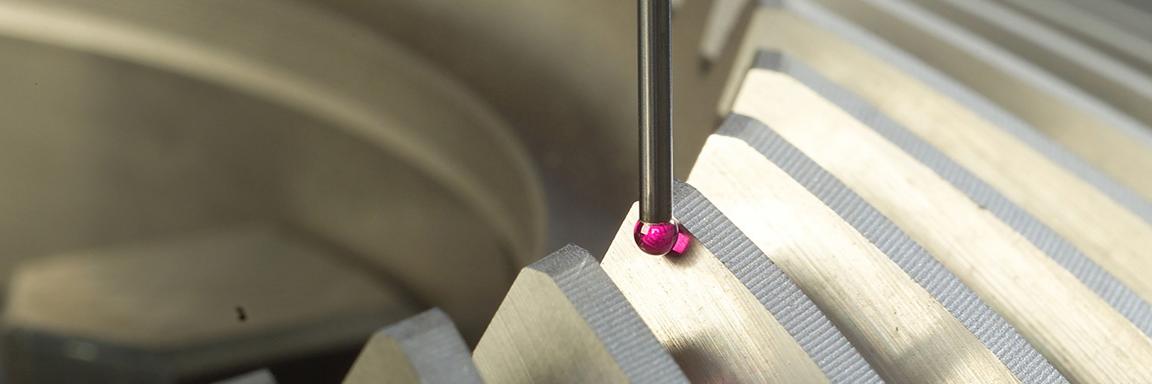

Zahvaljujući našem višedecenijskom iskustvu u tehnologiji zupčanika, pružamo profesionalnu podršku za vaše merne zadatke i pronalazimo odgovarajuću metodu merenja za svaku vašu primenu. Rešenje za merenje je prilagođeno svakoj primeni. Ovo obuhvata merenje koje se može izvesti sa ili bez rotacionog stola i zvezdaste konfiguracije ticala, kao i horizontalno merenje sa ventilatorskom konfiguracijom mernih vrhova.

Širok opseg merenja

ZEISS koordinatne merne mašine i ZEISS GEAR PRO softver vam omogućavaju da merite i analizirate sve uobičajene tipove zupčanika do spoljašnjeg prečnika od tri metra i težine od 16 tona, u skladu sa važećim standardima.

Saznajte više

U skladu sa važećim standardima

Analiza merenja zupčanika se vrši u skladu sa nacionalnim i međunarodnim standardima kao što su DIN, ISO, AGMA i JIS, ili prema tolerancijama koje definiše korisnik.

Poređenja nominalnih i stvarnih vrednosti

Ukoliko imamo CAD model, pored standardnih dijagrama zupčanika, možemo koristiti i ZEISS METROTOM kompjuterizovane tomografe za generisanje poređenja nominalnih i stvarnih vrednosti merenja zupčanika izrađenih od plastike.

Saznajte više

Merenja zupčanika

Oblasti primene

Cilindrični zupčanik

Mogu se meriti evolventni zupčanici i zupčaste osovine, kao i osovine sa linearnim profilima. Merenje je moguće bez obzira na to da li je u pitanju spoljašnje ili unutrašnje ozubljenje, pravolinijsko ili spiralno. Takođe se mogu analizirati i specijalni oblici kao što su konusno korigovani zupčanici ili beveloidi, kao i paralelne klinaste osovine ili evolventne osovine. ZEISS GEAR PRO involute takođe podržava uobičajeni industrijski format GDE (GearDataExchange).

ZEISS GEAR PRO involute protokol

Spiralni i ravni konusni zupčanik

Pravi se razlika između spiralnih i ravnih konusnih zupčanika. Mogu se meriti i sve varijacije kao što su pinjoni, prstenasti zupčanici i kalupi. Podaci o nominalnim vrednostima se mogu kreirati u standardnim industrijskim formatima, poput Gleason (GAGE) ili Klingenberg (KIMOS), ili se mogu uvesti iz CAD modela. U nedostatku nominalnih podataka, može se primeniti i metoda master zupčanika (ili digitalizacija).

ZEISS GEAR PRO konusni protokol

Pužni prenosnik

Naši merni sistemi podržavaju merenje i analizu svih standardnih profila pužnih prenosnika, uključujući ZI, ZA, ZN i ZK, u skladu sa važećim standardima.

ZEISS GEAR PRO protokol za pužne prenosnike

Rotor

Za merenje rotora (vijčanih kompresora), podržani su muški (primarni), ženski (sekundarni) i pravi rotori. Za potrebe merenja, nominalne vrednosti mogu biti obezbeđene u obliku preseka profila ili kao CAD model.

ZEISS GEAR PRO protokol za rotore

Glodalo

Mogu se meriti jednostruka i višestruka glodala za izradu evolventnih zupčanika. Naši merni sistemi omogućavaju merenje glodala sa punim profilom, segmentnih glodala i glodala sa izmenjivim reznim pločicama. Naši merni sistemi podržavaju i merenje glodala koja imaju tangencijalnu geometriju sečenja.
